UVK5-STM32 (zintegrowany koprocesor z modułem GPS dla łączności satelitarnej)

[admin]

Opis
Nowy mod hardware dla miłośników komunikacji satelitarnej, z dodatkowym procesorem i wbudowanym odpowiednikiem GPS.

źródło: https://oshwhub.com/455360a/uvk5-cp?fbclid=IwY2xjawKJsypleHRuA2FlbQIxMQABHonnL9pTJUuDWOh3aLgmrliujwovHl8-Uc0lcwQqJCjxd8I6iWpMTHXk9Fq8_aem_KvsH8XLYAgOXZvyNsrQqPA

Słowo wstępne

Wydajność układu DP32G030 wbudowanego w UVK5 jest, można powiedzieć, "w sam raz". Zarówno częstotliwość taktowania, jak i przestrzeń pamięci programu są wystarczające jedynie do realizacji podstawowych funkcji urządzenia, co ogranicza możliwości rozbudowy i modyfikacji. Chociaż istnieją już techniki wykorzystujące zewnętrzną pamięć ROM jako rozszerzenie przestrzeni programu, umożliwiające realizację różnych funkcji, niektóre zaawansowane funkcje wciąż są ograniczone przez wydajność samego MCU.

W kręgach modyfikujących UVK5 pojawił się już moduł rozszerzeń krótkofalowych oparty na SI4732, który zastępuje oryginalny układ odbiornika radiowego BK1080 i komunikuje się za pomocą magistrali I2C.

Hmm, I2C, tak? Magistrala, tak? W oryginalnym MCU K5 do magistrali I2C podłączony jest ekran, BK1080 i EEPROM. Więc dodanie czegoś mocniejszego nie wydaje się niemożliwe. Pomyślałem, że STM32 jako I2C Slave też da radę.

Skoro już dodaję, a miejsce tam wygląda na całkiem spore, to czemu by nie dodać modułu GNSS? W ten sposób urządzenie zamieni się w maszynkę do radosnego "łapania gwiazd" (pracy satelitarnej).

Film demonstracyjny: https://www.bilibili.com/video/BV1zvRNYdEdj

Zrealizowane funkcje

• Pozycjonowanie GNSS
• Obliczanie pozycji satelitów w czasie rzeczywistym
• Obliczanie przesunięcia dopplerowskiego w czasie rzeczywistym
• Prognoza trajektorii satelitów na najbliższe 2 godziny

Modyfikacja sprzętowa

Płytka z projektu poniżej jest gotowa do użycia od razu po wykonaniu. Moduł GNSS na niej można zastąpić innym modelem ATGM336.

Kroki instalacji

• Wylutuj wbudowany BK1080.

(OBRAZ: Krok 1 - demontaż BK1080,

• Przylutuj BK1080 na pady SOT-8 modułu. Uwaga: pady na module są dość wąskie, może być konieczne lekkie dogięcie nóżek układu do środka.

(OBRAZ: Krok 2 - lutowanie BK1080 na moduł, )

• Przylutuj moduł z powrotem w miejsce BK1080. Tutaj potrzeba trochę umiejętności lutowniczych, trzeba będzie przeciągnąć mostki cynowe z padów płyty głównej K5 na przednią stronę PCB. Oczywiście można też dopłacić za cieńszą płytkę, ja wybrałem 0.8mm, bo ta grubość nie wymaga dopłaty.

(OBRAZ: Krok 3 - montaż modułu na płycie K5, )

• Wybierz antenę GNSS o wymiarach 8mm*8mm, to praktycznie najmniejsza dostępna ceramiczna antena GNSS.

(OBRAZ: Krok 4 - antena GNSS, )

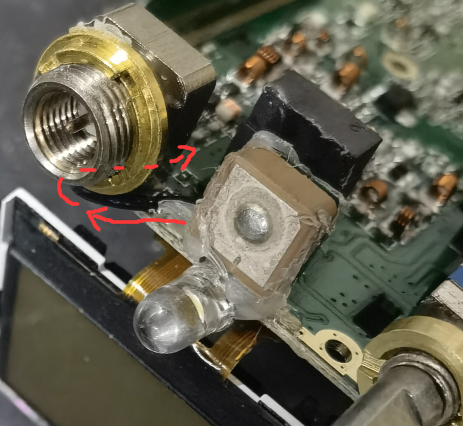

• Przyklej ją gorącym klejem do tylnej części diody LED, zwracając uwagę na odpowiednie ustawienie, aby kabel antenowy wychodził z boku, a następnie przechodził nad górną krawędzią PCB (jak pokazano strzałką).

(OBRAZ: Krok 5 - montaż anteny GNSS za pomocą kleju na gorąco, ze strzałką wskazującą prowadzenie kabla)


(OBRAZ: Górna krawędź anteny wyrównana z przednią krawędzią taśmy ekranu)

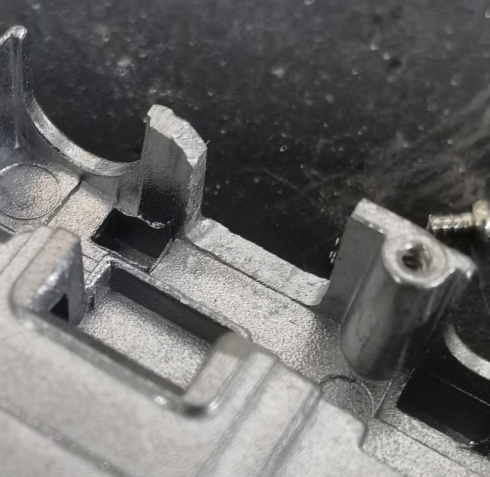

• W aluminiowej obudowie wykonaj wycięcie, jak pokazano na rysunku. Bazując na istniejącym płytkim wgłębieniu, zeszlifuj 2mm po bokach, a dno zeszlifuj do poziomu wewnętrznej powierzchni dolnej. Lewą górną krawędź przytnij o 3mm, a następnie dodaj fazkę do poprowadzenia kabla antenowego.

(OBRAZ: Krok 6 - modyfikacja obudowy, "jak pokazano na rysunku" )

• Wokół anteny koniecznie zostaw co najmniej 1mm szczeliny, inaczej antena nie będzie odbierać sygnału.

• Przylutuj kabel antenowy do pinów anteny i GND modułu GNSS.

(OBRAZ: Krok 7 - lutowanie kabla antenowego)

• Przylutuj superkondensator. Uwaga: kondensator należy zamontować odwrotnie (patrz rysunek, biegun ujemny na górze, dodatni na dole), więc nie zlecaj montażu SMT, kup element osobno i przylutuj go samodzielnie!

(OBRAZ: Krok 8 - montaż superkondensatora, "patrz rysunek" - )


[/list]

Oprogramowanie

Oprogramowanie dla K5

Wprowadzenie
Kod źródłowy projektu znajduje się w pliku

Kod [Zaznacz] Rozwiń

uvk5-firmware-cpeval-main.zip.
Adres projektu na GitHub: https://github.com/wabulutian/uv-k5-firmware-cpeval

Oparty na firmware z analizatorem widma od Fagci. Po wycięciu całego kodu związanego z funkcjami biznesowymi, poza podstawowymi funkcjami, udało się zwolnić około 20kB przestrzeni pamięci programu, w której zaimplementowano funkcje związane z koprocesorem (dalej nazywane "aplikacją koprocesora").

Ani odczyt i dekodowanie wiadomości GNSS, ani obliczanie statusu satelitów za pomocą biblioteki SGP nie mogą być wykonane w procesorze K5. Dlatego aplikacja koprocesora zapewnia jedynie podstawowe funkcje wyświetlania, sterowania oraz kontroli części radiowej, okresowo komunikując się przez magistralę I2C z STM32 w celu uzyskania końcowych wyników złożonych funkcji.

Aby jeszcze bardziej zmniejszyć rozmiar aplikacji koprocesora, jak najwięcej obliczeń przeniesiono na stronę STM32. Na przykład operacje mnożenia, dzielenia, reszty z dzielenia są wykonywane na STM32, a aplikacja koprocesora odbiera tylko dane do wyświetlenia (np. STM32 dzieli liczbę zmiennoprzecinkową 123.456 na dwie liczby całkowite 123 i 456 (gdyby zamienić na 123456, końcowe wyświetlenie nadal wymagałoby dzielenia i reszty z dzielenia) i wysyła je przez I2C).

Trochę przeprojektowałem interfejs użytkownika.

Biorąc pod uwagę, że głównym zastosowaniem jest praca satelitarna, gdzie głównie dostosowuje się częstotliwości nadawania i odbioru, oryginalny tryb wyświetlania VFOA+VFOB został zmieniony na format TX+RX. Dodatkowo zrezygnowano z blokady szumów (kto przy pracy satelitarnej używa blokady szumów?).

Dodano funkcję obliczania przesunięcia częstotliwości dla transponderów liniowych. Zgodnie z powszechnymi praktykami łączności przez satelity liniowe, dostępne są dwa tryby Dopplera: "stałe TX, RX się zmienia" oraz "stałe RX, TX się zmienia", a także dwa tryby powiązania częstotliwości: "normalny transponder" i "odwrócony transponder". Pierwotnie miało to służyć do łączności CW przez satelity liniowe w połączeniu z funkcją A1A CW, ale zabrakło miejsca w pamięci na kod A1A CW, więc teraz służy tylko do nasłuchu.

Nadal z powodu braku miejsca w pamięci, aplikacja koprocesora może jednocześnie wyświetlać informacje w czasie rzeczywistym tylko dla 10 satelitów lub prognozę na najbliższe 2 godziny dla 1 satelity.

Poza aplikacją koprocesora mamy czysty system podstawowy. Ponieważ zachowano BK1080 i nie dokonano żadnych modyfikacji w EEPROM, jest to bardzo bezpieczne – nie ma obaw o utratę kanałów, kalibracji czy niemożność korzystania z radia.

Istniejące problemy

• Nie mam pojęcia o definicjach rejestrów i sposobie obsługi BK4819. Parametry takie jak AGC, redukcja szumów są ustawione chaotycznie, więc jakość odbioru może być gorsza niż w innych firmware'ach.
• Tor odbiorczy RF czasami szwankuje, prawdopodobnie gdzieś wyciekła pamięć do kodu sterującego rejestrami układu BK4819.
• Ustawienia blokady szumów CTCSS aplikacji koprocesora i systemu podstawowego będą ze sobą kolidować. Jednak ja używam tego głównie uruchamiając od razu aplikację koprocesora, więc dla mnie to nie problem.
• Podczas zmiany częstotliwości słychać trzaski, prawdopodobnie jest to szum powstały po demodulacji zakłóceń chwilowych przy zmianie parametrów mieszacza, szczególnie widoczne w trybie DSB. Zauważyłem jednak, że niektóre firmware'y potrafią wyeliminować ten szum, nie wiem jak to zrobić, więc tego nie robiłem.
• Niektóre błędy z oryginalnego firmware'u z analizatorem widma od Fagci.

Oprogramowanie dla STM32

Wprowadzenie
Kod źródłowy projektu znajduje się w pliku

Kod [Zaznacz] Rozwiń

UVK5-CP-PLUS-GNSS.zip, jest to aplikacja typu "bare-metal" (bez systemu operacyjnego) dla STM32CubeMX + MDKARM.

Główne dwie funkcje to: pozycjonowanie i synchronizacja czasu oraz obliczanie efektu Dopplera.

Pozycjonowanie i synchronizacja czasu polega na odczytywaniu komunikatów z portu szeregowego modułu GNSS, co bezpośrednio dostarcza czas UTC oraz długość i szerokość geograficzną. Do obliczania stanu satelitów używana jest otwarta biblioteka SGP/SDP, która posiada funkcję odczytu parametrów z TLE.

Dane TLE są wysyłane do K5 przez port szeregowy za pomocą kabla do programowania, a następnie przesyłane bez zmian przez I2C do STM32. Aplikacja koprocesora pełni tu głównie rolę przezroczystego przekaźnika.

Istniejące dane (parametry satelitów, lokalizacja stacji, strefa czasowa itp.) są przechowywane w wewnętrznej pamięci flash, co zapewnia ich zachowanie po wyłączeniu zasilania. Przy każdym uruchomieniu wykorzystywane są zapisane dane.

Strefa czasowa służy tylko do wygody wyświetlania, w całym programie używany jest czas UTC lub sekundy UNIX.

Przy każdym uruchomieniu, po pierwszym udanym pozycjonowaniu GNSS, najnowsze informacje o lokalizacji są zapisywane w pamięci flash. Później już się tym nie przejmuje, ponieważ praca satelitarna nie wymaga wysokiej dokładności pozycjonowania.

Program ma dwa tryby: tryb normalny i tryb prognozy.

W trybie normalnym, z cyklem 2-sekundowym, przeglądane są informacje o 10 satelitach, a ich parametry w czasie rzeczywistym są obliczane (planowane przez przerwanie timera co 200ms). Parametry te obejmują kąt elewacji w czasie rzeczywistym, azymut, prędkość, częstotliwości nadawania i odbioru itp.

W trybie prognozy, główna częstotliwość taktowania procesora pozwala na aktualizację parametrów w czasie rzeczywistym tylko dla jednego satelity z częstotliwością odświeżania 1Hz, prognozowanie orbity na najbliższe 2 godziny oraz podawanie odliczania do następnego wschodu/zachodu satelity.

Teoretycznie, pisanie tej aplikacji w oparciu o system operacyjny typu FreeRTOS lub RTT byłoby bardziej efektywne, ale byłem leniwy.

Istniejące problemy

• Po włączeniu trybu prognozy nie można wejść w przerwanie portu szeregowego, co uniemożliwia aktualizację danych GNSS. Chociaż obecnie port szeregowy jest po prostu wyłączany w trybie prognozy i nie ma to większego wpływu, jest to jednak usterka.

[admin]

Sposób użycia

Przełączanie aplikacji
Po uruchomieniu naciśnij klawisze F+5, aby wejść do aplikacji koprocesora. W głównym interfejsie aplikacji naciśnij klawisz EXIT, aby wrócić do systemu podstawowego.

Interfejs i obsługa
Główny interfejs
(OBRAZ: Główny interfejs aplikacji koprocesora)

Funkcje klawiszy:

• M: Wejście do menu głównego; (gdy aktywne jest menu podręczne) wyjście z menu podręcznego

• ↑: Zwiększenie głównej częstotliwości; (gdy aktywne jest menu podręczne) modyfikacja bieżącego elementu menu podręcznego

• ↓: Zmniejszenie głównej częstotliwości; (gdy aktywne jest menu podręczne) modyfikacja bieżącego elementu menu podręcznego

• EXIT: Wyjście; (gdy aktywne jest menu podręczne) wyjście z menu podręcznego

• PTT: Nadawanie w trybie FM

• Klawisz boczny 1: Włączenie menu podręcznego

• Klawisz boczny 2: Brak funkcji

• 1: Zwiększenie częstotliwości pomocniczej

• 2: Przełączenie trybu sterowania częstotliwością: Tx → Rx → Tx ręczne, Rx podąża → Rx ręczne, Tx podąża

• 3: Brak funkcji

• 4: Przełączenie kroku strojenia częstotliwości: 100k → 10k → 1k → 100Hz

• 5: Wejście w tryb wprowadzania częstotliwości

• 6: Przełączenie szerokości pasma AF: 25k → 12.5k → 6.25k

• 7: Zmniejszenie częstotliwości pomocniczej

• 8: Brak funkcji

• 9: Brak funkcji

• 0: Przełączenie trybu demodulacji: FM → AM → DSB

• *: Brak funkcji

• F: Brak funkcji


Menu główne

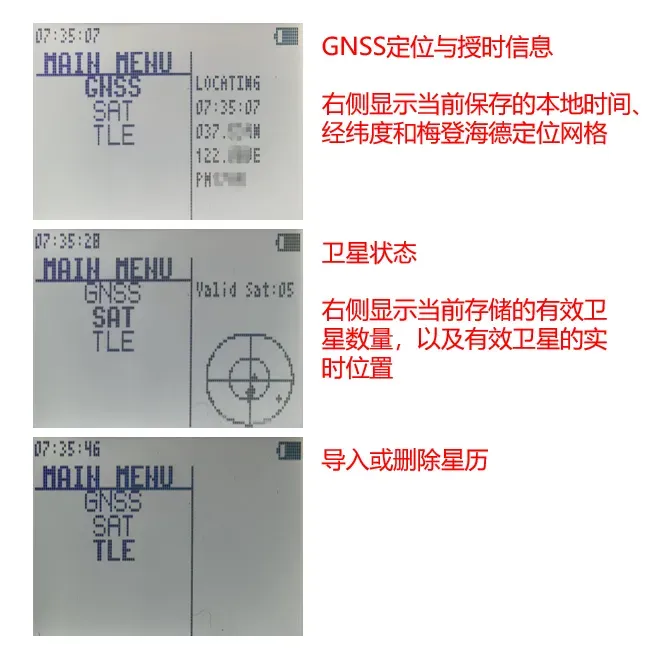

(OBRAZ: Menu główne aplikacji koprocesora)

Funkcje klawiszy:

• M: Wejście do wybranego podmenu

• ↑: Przesunięcie kursora w górę

• ↓: Przesunięcie kursora w dół

• EXIT: Powrót do głównego interfejsu


Podmenu informacji GNSS
(OBRAZ: Podmenu informacji GNSS)

Funkcje klawiszy:

• M: Zapisanie bieżącej strefy czasowej

• ↑: Strefa czasowa +1

• ↓: Strefa czasowa -1

• EXIT: Powrót do menu głównego


Podmenu informacji o satelitach
(OBRAZ: Podmenu informacji o satelitach)

Funkcje klawiszy:

• M: Włączenie trybu prognozy/Dopplera dla bieżącego satelity → wyjście z trybu prognozy/Dopplera

• ↑: Przesunięcie kursora w górę

• ↓: Przesunięcie kursora w dół

• EXIT: Powrót do menu głównego

• *: Przejście do podmenu TLE dla satelity o numerze odpowiadającym bieżącej pozycji


Podmenu importu TLE
(OBRAZ: Podmenu importu TLE)

Funkcje klawiszy:

• M: (Gdy dane są prawidłowe) Import bieżącego TLE; (w trybie usuwania) Usunięcie danych satelity z tej pozycji

• ↑: Zwiększenie numeru pozycji

• ↓: Zmniejszenie numeru pozycji

• EXIT: Powrót do menu głównego

• *: Przejście do podmenu informacji o satelicie dla bieżącego numeru pozycji

• F: Przełączenie trybu importu/usuwania TLE


Chcę tylko popracować przez satelitę

• Włącz urządzenie.
• Naciśnij F+5, aby wejść do aplikacji koprocesora.
• Naciśnij MENU, aby wejść do menu głównego.
• Jeśli nie ma jeszcze pozycjonowania i synchronizacji czasu, lub poprzednie dane są już nieaktualne:
• Wyjdź na otwartą przestrzeń i poczekaj na pozycjonowanie GNSS i synchronizację czasu (zimny start trwa około 3 minut).
• Upewnij się, że tryb prognozy/Dopplera nie jest włączony, w przeciwnym razie nie będzie można odbierać wiadomości z modułu GNSS.
• Po udanym pozycjonowaniu i synchronizacji czasu, podmenu informacji GNSS wyświetli odpowiednie dane, a na górnym pasku stanu pojawi się znacznik "G".


• Jeśli nie zaimportowano jeszcze informacji o satelitach:
• Wybierz TLE, wejdź do podmenu importu TLE.
• Podłącz kabel do programowania, otwórz na komputerze asystenta portu szeregowego, ustaw prędkość transmisji na 600000, a następnie wyślij parametry satelity w następującym formacie:

Kod [Zaznacz] Rozwiń

TLE+
Nazwa satelity
Pierwsza linia TLE
Druga linia TLE
Częstotliwość uplink transpondera (w Hz)
Częstotliwość downlink transpondera (w Hz)
$
Na przykład:

Kod [Zaznacz] Rozwiń

TLE+
ASRTU-1
1 61781U 24199AY  24350.96869213  .00004303  00000-0  17741-3 0 00002
2 61781 097.3789 215.1172 0019342 097.4012 322.3356 15.23939602000014
145850000
436210000
$


• Użyj klawiszy góra/dół, aby wybrać numer pozycji do zapisu, naciśnij klawisze 1-5, aby sprawdzić, czy informacje wyświetlane na ekranie są zgodne z przesłanymi przez port szeregowy.
• Jeśli na ekranie wyświetla się "VALID", naciśnij klawisz MENU, aby zapisać dane tego satelity.

• Jeśli informacje o satelitach zostały już zaimportowane:

• Wejdź do podmenu informacji o satelitach, wybierz satelitę, z którym chcesz pracować, naciśnij klawisz MENU, aby włączyć tryb prognozy/Dopplera. Po lewej stronie nazwy satelity pojawi się symbol ">".
• Wróć do głównego interfejsu aplikacji koprocesora, naciśnij klawisz boczny 1, aby wejść do menu podręcznego. Wielokrotnie naciskaj klawisz boczny 1, aby wybrać pozycję menu, użyj klawiszy góra/dół, aby zmodyfikować wartość.
• Ustaw pierwszą pozycję menu podręcznego (tryb śledzenia) na FM, trzecią pozycję ustaw zgodnie z tonem CTCSS transpondera. Po zakończeniu ustawień naciśnij MENU lub EXIT, aby wyjść z menu podręcznego.
• Gdy tryb śledzenia jest ustawiony na FM, częstotliwości RX i TX zmienią się na częstotliwości tego satelity w czasie rzeczywistym.
• W dolnej środkowej części interfejsu można sprawdzić nazwę satelity, azymut, odliczanie do następnego wschodu/zachodu. W prawym dolnym rogu interfejsu można zobaczyć obraz radarowy i prognozę trajektorii.

[/list]

Schematy projektowe

Board2
(OBRAZ: Główny obraz płytki "Board2" -


Schemat ideowy



PCB


BOM (Lista materiałów)

• Pobierz BOM (link na oryginalnej stronie)

• Zamów w 立创商城 (LCSC) (link na oryginalnej stronie)


(Poniżej uproszczona tabela BOM. Pełna tabela dostępna na oryginalnej stronie.)

• ID: 1
  Nazwa: SOP-8_Replace_Stamp
  Oznaczenie: P1
  Footprint: SOP-8_Replace_SMD
  Ilość: 1


• ID: 2
  Nazwa: 10kΩ
  Oznaczenie: R1,R2
  Footprint: R0402
  Ilość: 2
  Numer części producenta: RC0402FR-0710KL
  Producent: YAGEO(国巨)
  Dostawca: LCSC
  Numer części dostawcy: C60490


• ID: 3
  Nazwa: 1.27MM*4P排针 (Złącze pinowe 1.27mm*4P)
  Oznaczenie: P2
  Footprint: HDR-TH_4P-P1.27_1.27MM-4P
  Ilość: 1
  Producent: 1.27MM*4P排针
  Dostawca: LCSC
  Numer części dostawcy: C99000248344


• ID: 4
  Nazwa: 100pF
  Oznaczenie: C1
  Footprint: C0402
  Ilość: 1
  Numer części producenta: 0402CG101J500NTF
  Producent: FH(风华)
  Dostawca: LCSC
  Numer części dostawcy: C15465


• ID: 5
  Nazwa: STM32L431CCU6
  Oznaczenie: U1
  Footprint: VQFN-48_L7.0-W7.0-P0.50-BL-EP5.5
  Ilość: 1
  Numer części producenta: STM32L431CCU6
  Producent: ST(意法半导体)
  Dostawca: LCSC
  Numer części dostawcy: C1337258
